🎄 Світлодіодний PCB-бейдж традиції, що світяться ⚡

У світі DIY-електроніки функціональність дедалі частіше поєднується з емоціями та дизайном. Цей проєкт – приклад того, як класичний образ Святого Миколая може перетворитися на сучасний електронний бейдж. PCB-бейдж – компактний, автономний пристрій зі світловими ефектами, створений повністю з нуля: від ідеї та схемотехніки до прошивки, пайки та фінальних тестів. Це не просто прикраса – це маленький embedded-проєкт, який поєднує святкову атмосферу й інженерну логіку.

🔧 Концепція та призначення

Основна ідея бейджа — створити:

• святковий електронний аксесуар
• автономний LED-бейдж для івентів, конференцій та зустрічей
• подарунок для інженерів, майкерів і цінувачів DIY
• навчальний проєкт для знайомства з мікроконтролерами та LED-ефектами

Це компактний пристрій, який легко носити, демонструвати або використовувати як набір для самостійної збірки.

⚙️ Технічні особливості конструкції

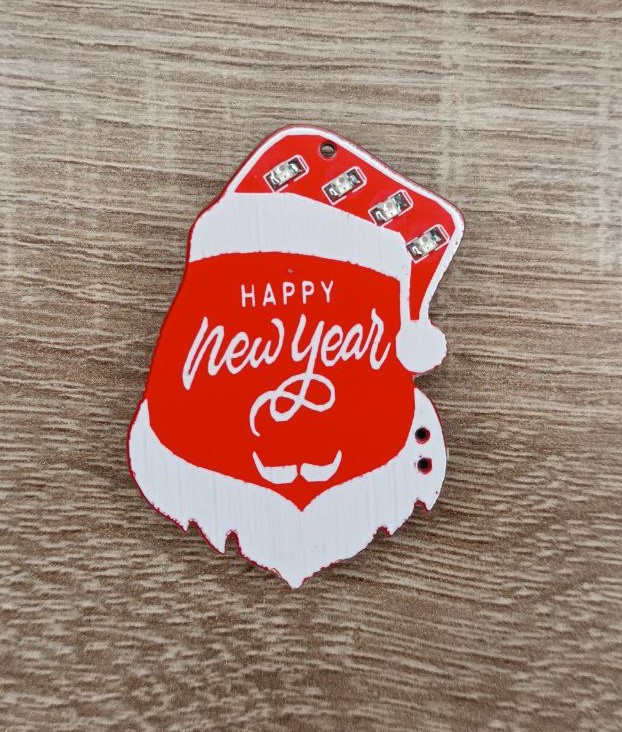

✨ Світлодіодна індикація

4 світлодіоди на шапці з режимами світіння, миготіння та плавного переливання для різного візуального ефекту.

🔘 Керування режимами

Окрема кнопка дозволяє швидко перемикати 10 світлових ефектів.

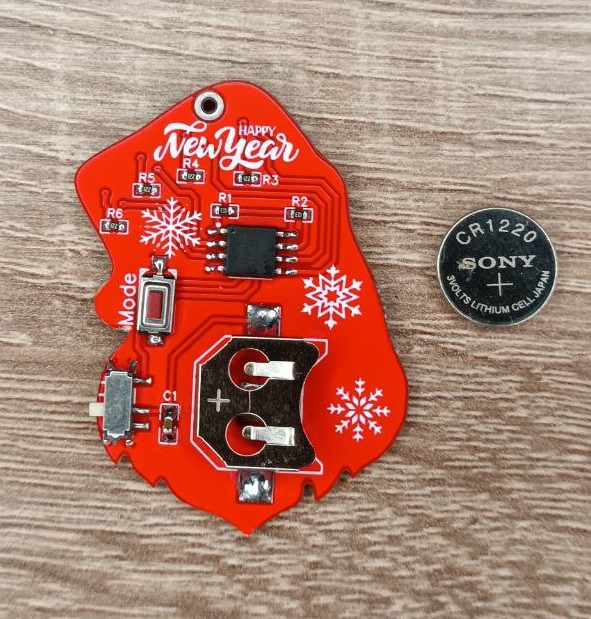

🧠 Керуючий мікроконтролер

ATtiny45 / ATtiny85 — компактний AVR-мікроконтролер для керування LED, кнопками та енергоспоживанням.

🔋⚡ Живлення та автономність

Живлення від батарейки CR1220 (3V) з окремою кнопкою вмикання/вимикання, низьке споживання та зручність у використанні.

🛠 Процес створення

Робота над проєктом включала:

• розробка схеми

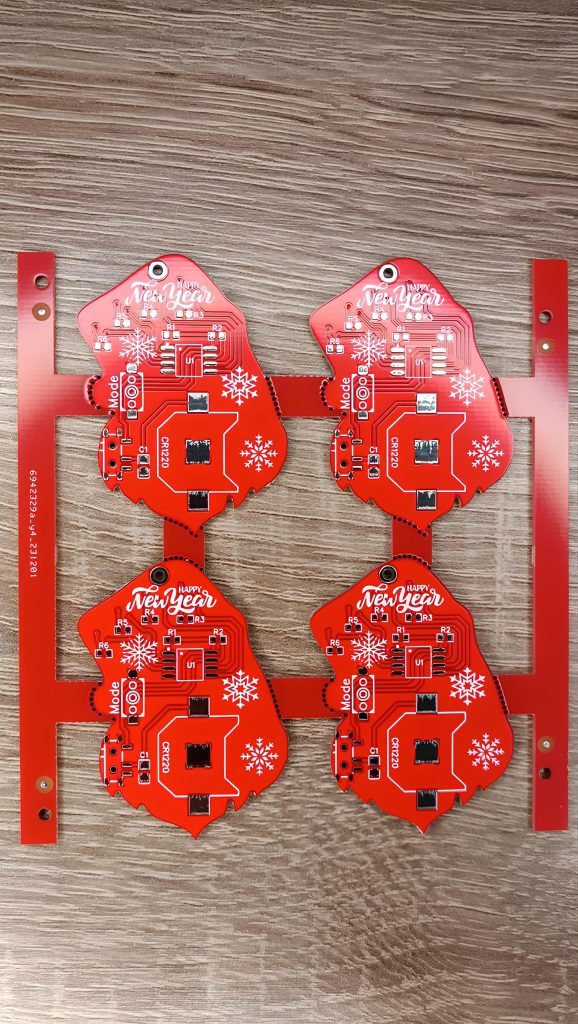

• трасування PCB
• програмування ATtiny
• монтаж SMD-компонентів (пайка світлодіодів та кнопок)
• тестування всіх режимів світіння
• перевірка автономної роботи від CR1220

Кожен бейдж проходить перевірку перед використанням або передачею як набір.

🧡 Філософія проєкту

Цей бейдж — приклад того, як електроніка може бути:

• компактною;
• емоційною;
• функціональною;
• візуально привабливою;
• навчально корисною.

Тут поєднуються українські традиції 🎄 та сучасні embedded-технології ⚡.

🔦 Висновок

Розроблений PCB-бейдж це:

• святковий LED-аксесуар;
• автономний електронний бейдж;
• навчальний embedded-проєкт;
• ідея для подарунка або DIY-набору;
• приклад того, як маленька плата може створювати настрій.

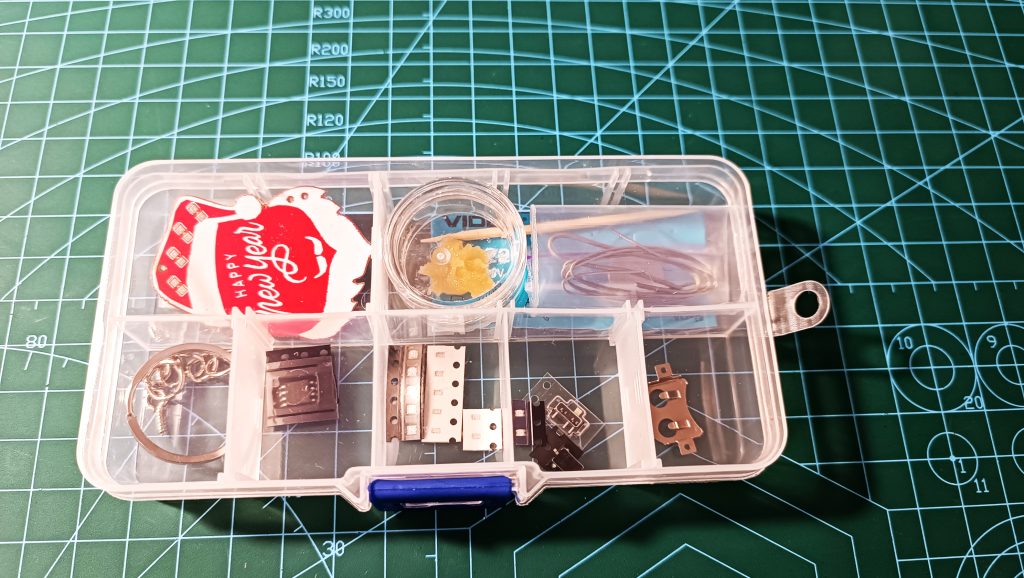

Набір для пайки

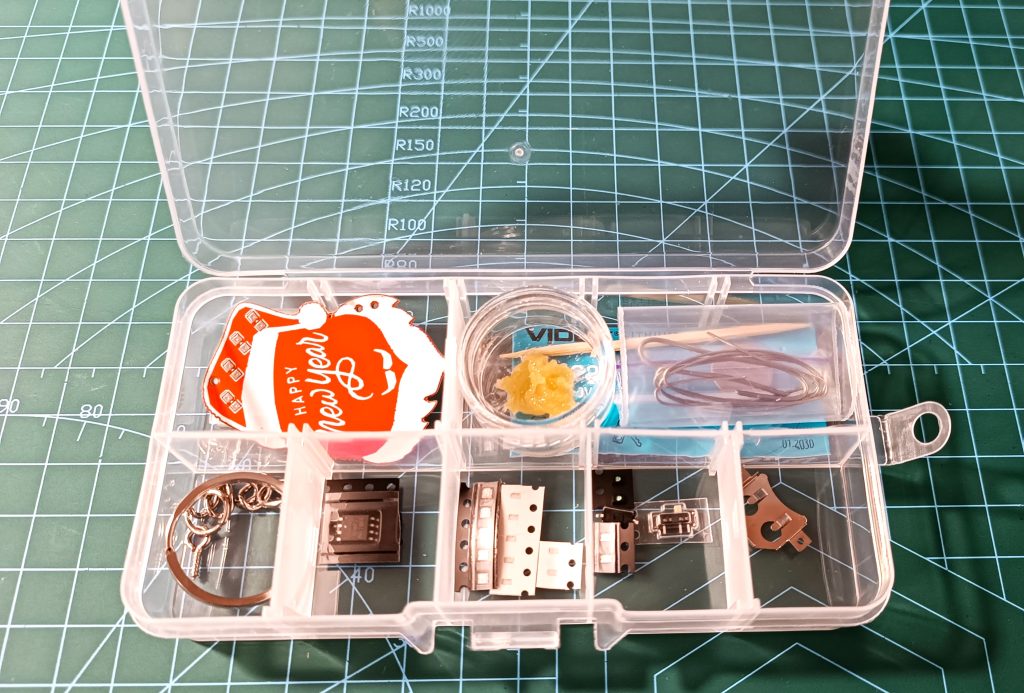

Комплектація набору для пайки

1. Друкована плата «SnowBeard» — 1 шт.
2. Мікроконтролер ATtiny45 / 85 (корпус SOIC-8) — 1 шт.
3. SMD Світлодіоди (типорозмір 0805) — 8 шт. (4 шт. та 4 шт. — запасні)
4. Резистори SMD 0603 — 6 шт (4 шт. та 2 шт. — запасні)
5. Кнопка тактова SMD (2-контактна) — 1 шт.
6. Перемикач живлення SMD (7-контактний) — 1 шт.
7. Тримач батарейки CR1220 — 1 шт.
8. Батарейка CR1220 (3V) — 1 шт.
9. Ланцюжок з кільцем для кріплення — 1 комплект
10. Флюс для пайки (1 гр.) — 1 шт.
11. Припій для пайки (пров. Ø 0.5 мм та 1 мм) — 2 шт.
12. Мідна оплітка – 1шт.

PCB-бейдж є навчальним embedded-проєктом та ідеєю для подарунка або DIY-набору. Це приклад того, як маленька друкована плата може створювати настрій і поєднувати традиції з сучасною електронікою. Маленький розмір — тепле світло і велика ідея ✨🎅🔧
